隨著時代的飛速發展，電力資源的需求日益增加，電纜的生產和投入使用亦開始規模化轉型升級。然而，如何能夠從眾多的電纜中精確識別出特定的目標電纜，同時避免誤剪帶電電纜從而導致潛在的嚴重事故，已然成為一個至關重要的議題。現階段，應用較為廣泛的電纜識別設備便是電纜識別儀，那么，為何這款儀器可以達成如此高精度的目標電纜辨識任務呢？首先讓我們從其內部結構著手，解析和研討一番。

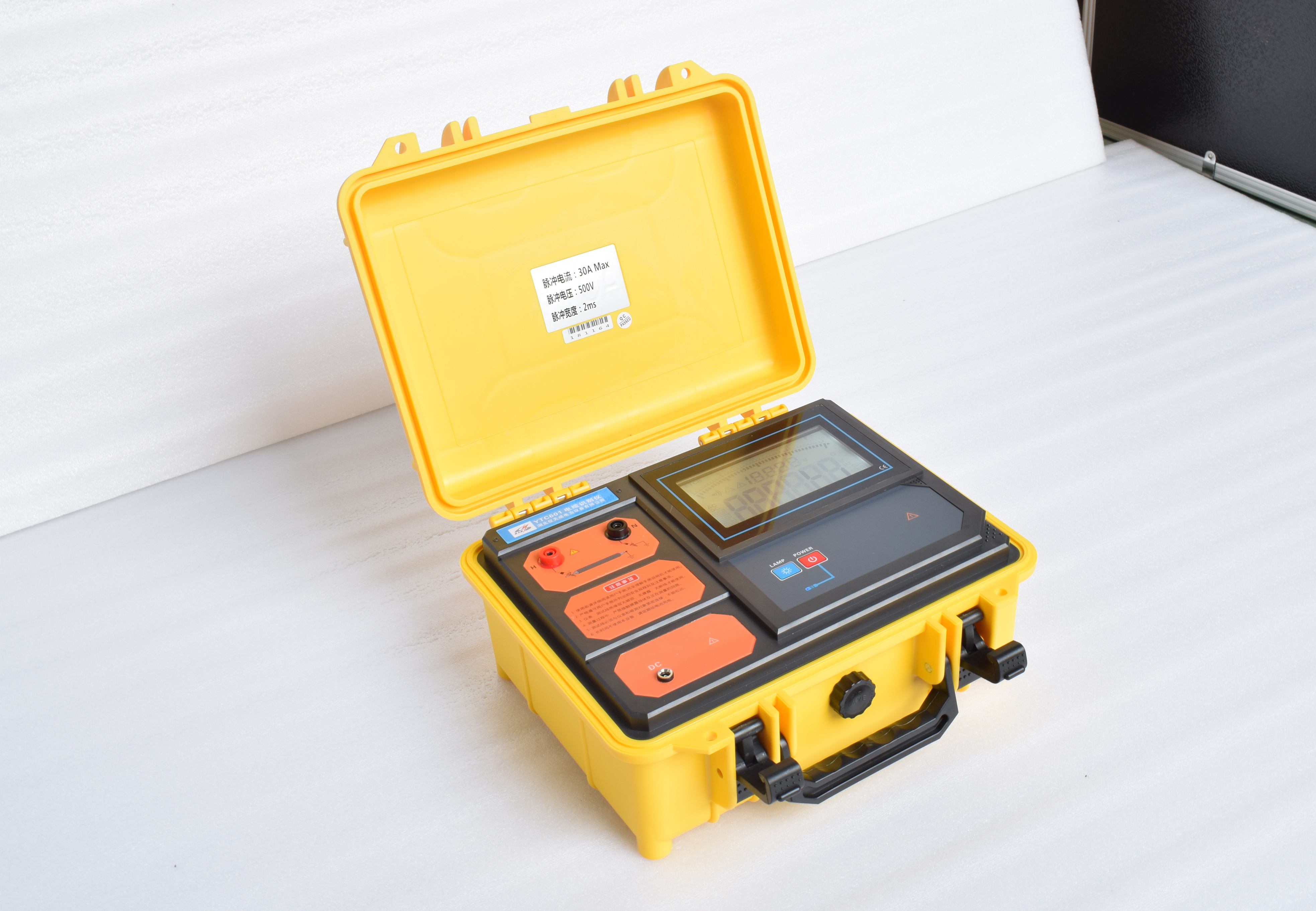

電纜識別儀主要由以下三大重要部分構成：發射器，接收器，以及柔性電流鉗。正是這三者，使得此款儀器具有了分辨目標電纜的核心能力。
1. 發射機：運用了脈沖電流原理，并向電纜線芯輸送脈沖編碼電流信號。此種電流在目標電纜附近產生電磁場，為接收器和柔性電流鉗提供了檢測、譯碼及辨識的可能。由于電流具有方向性的特質，因此在檢測過程中原有的方向性得以保留。
2. 接收機：內嵌一枚高速微處理器芯片，用以負責對發射機所生成的脈沖編碼電流信號進行識別和解碼。此外，通過電子表盤展示的信號強度值更顯得簡潔直觀；并且，多彩光柵的動感顯示方式，使目標電纜的辨識更加清晰明了，快速且自動化。
3. 柔性電流鉗：其本質上屬于洛氏線圈，具備瞬時跟蹤功能，能夠迅速捕捉到由發射機發出的脈沖編碼電流。其特有的應用優勢在于，即便面對粗壯電纜或者形狀不規整的導體情況，也無需切斷待測線路，實現無接觸式測量，保證操作安全性的基礎之上，達到快速識別目標的效果。
電纜識別設備是我們現在電力電纜辨別非常重要的儀器，盡管我們?nèi)斯び洃浟Χ嗪茫矡o法保證記錯電纜時候，所以我們需要借助更加專業的儀器來進行電力辨別，保障電力系統穩固運行。
